ATS-Box - Netzumschalter - 4P 63A mit Sichttür

⚠ Wichtiger Sicherheitshinweis!
Der Anschluss der ATS-Box an den Generator sowie an den Sicherungskasten bzw. die Unterverteilung darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
Unsachgemäßer Anschluss kann zu lebensgefährlichen Stromschlägen führen!

Bschreibung:

Der ATS (automatische Transferschalter) dient zum Umschalten zwischen zwei Stromquellen. So kann beispielsweise das öffentliche Versorgungsnetz als Hauptstromversorgung und eine PV-Anlage als Standby- bzw. Ersatzstromquelle genutzt werden. Sobald die Hauptstromversorgung ausfällt, wird automatisch auf die Standby-Stromversorgung umgeschaltet. Dieser Umschaltprozess erfolgt in weniger als einer Sekunde. Sobald die Hauptstromquelle wieder aktiv ist, schaltet der ATS automatisch zurück. Sollte unter bestimmten Umständen keine automatische Umschaltung gewünscht sein, kann auch eine manuelle Umschaltung eingestellt werden.

Der aktuelle Zustand des Schalters wird über entsprechende LEDs angezeigt. Zusätzlich können über zwei 230-V-Kontaktabgriffe externe LEDs zur Zustandsanzeige angeschlossen werden. Mithilfe eines potenzialfreien Kontakts kann sowohl eine Schaltung für den Feuerschutz als auch für den Start eines externen Benzin- oder Dieselgenerators realisiert werden.

Mit diesem System lassen sich beispielsweise vollautomatische Ersatzstromlösungen umsetzen.

Das Gerät verfügt über die notwendige Zertifizierung, um beispielsweise in Deutschland und Österreich eingesetzt zu werden. Auf Wunsch senden wir Ihnen gerne die entsprechende Konformitätsbescheinigung zu.

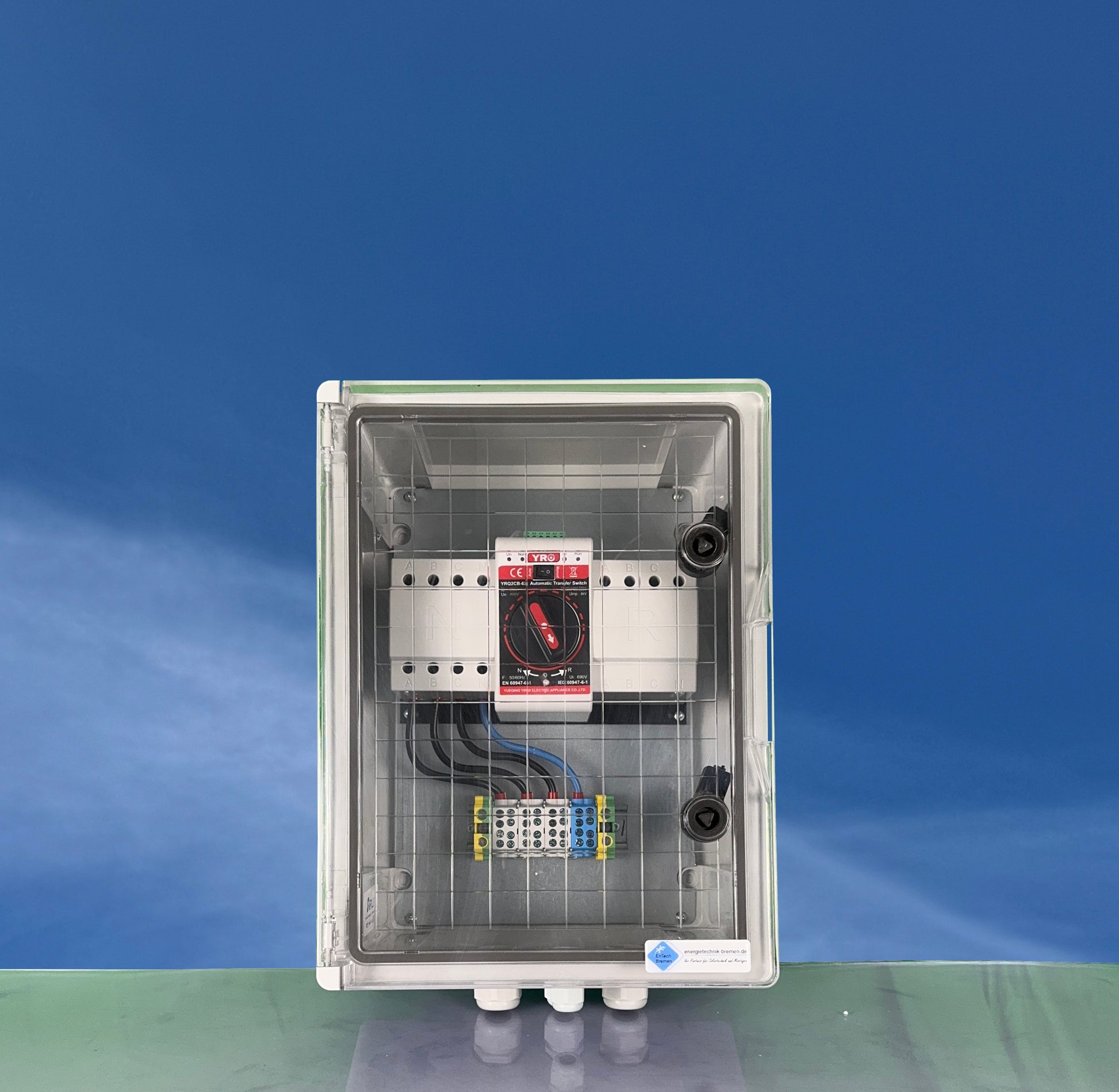

Schaltschrank IP65 mit Sichttür
Material: HB ABS schlagfest, Halogenfrei + Polycarbonat (Tür)
Maße(B x H x T): 300 x 400 x 165mm
Verriegelungspunkte: 2
Temperaturbereich: -5°C bis +40°C

Ausführung: 4 poliger ATS (3Phasen + Nulleiter)

Spanungsbereich: 230V / 400V

Frequenzbereich: 50Hz – 60Hz

Netz- und Notstrom: 63A

max. Kurzschlussstrom: 4500A

Betriebsarten: Auto / Manuell
zusätzliche Abgriffe: potentialfreier Kontakt, externe Signallampenanschlüsse
ATS Klasse: CB Klasse
Wandlungszeit: ≤2s
Bemessungskurzschlussstrom Icm (peak) – 6,5kA
Bemessungskurzschlussstrom Icn (Effektivwert) – 4,5kA
Verdrahtungsquerschnitt: 10mm²

Kabeldurchführungen: 2x M32, 1x M25, 1x M20

Zertifizierung: EN 60947-1-1:2017 + AC:2020; EN 60947-4-1:2017 + AC2020
